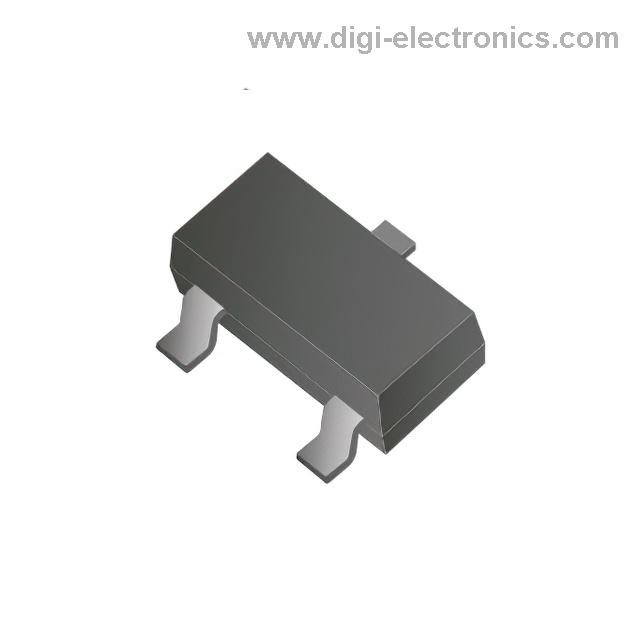

CDBT-54C-HF
Comchip Technology
DIODE ARR SCHOT 30V 200MA SOT23
4044 Ks Nové Originálne Na Sklade
Diode Array 1 Pair Common Cathode 30 V 200mA Surface Mount TO-236-3, SC-59, SOT-23-3
Požiadať o cenovú ponuku
(Loď zajtra)
*Množstvo
Minimálne 1
Minimálne 1
5.0 / 5.0
- (40 Hodnotenia)
CDBT-54C-HF
Prehľad produktu
12992923
Číslo dielu
CDBT-54C-HF-DGVýrobca
Comchip Technology
CDBT-54C-HF
Popis
DIODE ARR SCHOT 30V 200MA SOT23Inventár
4044 Ks Nové Originálne Na Sklade
Diode Array 1 Pair Common Cathode 30 V 200mA Surface Mount TO-236-3, SC-59, SOT-23-3
Množstvo
Minimálne 1
Minimálne 1
Nákup a dopyt
Záruka a vrátenie
Ako objednať
Doručenie a odoslanie
Príslušnosť k záruke kvality
365 - Dňová záruka kvality - Každá súčasť je plne podporená.
90-dňová lehota na vrátenie alebo výmenu - Defektné časti? Bez starostí.
Obmedzené zásoby, objednajte teraz - Získajte spoľahlivé diely bez starostí.
Celosvetová doprava a bezpečné balenie
Doručenie do 3-5 pracovných dní po celom svete
100 % ESD antistatické balenie
Sledovanie v reálnom čase pre každú objednávku
Bezpečné a flexibilné platby
Kreditná karta, VISA, MasterCard, PayPal, Western Union, cezhraničný prevod (T/T) a viac
Všetky platby sú šifrované pre vašu bezpečnosť
CDBT-54C-HF Technické špecifikácie
Kategória
Diódy, Usmerňovače, Diódové matice
Balenie
Tape & Reel (TR)
Seriál
-
Stav produktu
Active
Konfigurácia diódy
1 Pair Common Cathode
Technológia
Schottky
Napätie - DC spätný chod (Vr) (max.)
30 V
Prúd - priemerný usmernený (Io) (na diódu)
200mA
Napätie - vpred (Vf) (max.) @ ak
1 V @ 100 mA
Rýchlosť
Small Signal =< 200mA (Io), Any Speed
Čas spätného zotavenia (trr)
5 ns
Prúd - spätný únik @ Vr
2 µA @ 25 V
Prevádzková teplota - križovatka
125°C
Typ montáže
Surface Mount
Balenie / puzdro
TO-236-3, SC-59, SOT-23-3
Balík zariadení dodávateľa
SOT-23-3
Základné číslo produktu
CDBT-54
Technické údaje a dokumenty
Technické listy
Stiahnuť CDBT-54C-HF Špecifikácia produktu (PDF)
HTML dátový list
CDBT-54C-HF-DG
Technické listy
CDBT-54/S/C/A-HF
Klasifikácia životného prostredia a exportu
Stav RoHS
ROHS3 Compliant
Úroveň citlivosti na vlhkosť (MSL)
1 (Unlimited)
ECCN
EAR99
HTSUS
8541.10.0070
Dodatočné informácie
Štandardné balenie
3,000
Iné mená
641-CDBT-54C-HFTR
Reviews
5.0/5.0-(Show up to 5 Ratings)
Dec 02, 2025
他們的包裝非常用心，防震材料堅固，確保商品安全到達，配送速度也令人滿意。
Dec 02, 2025
DiGi Electronics is a leader in providing quality products at competitive prices.
Dec 02, 2025
Their expansive product selection helps us to continuously innovate our educational offerings.
Dec 02, 2025
DiGi Electronics stands out for their professionalism and attention to detail.
Dec 02, 2025
Customer service replies are prompt and very helpful, guiding me through any questions I had.
Publish Evalution
Evalution Message
Please enter your review message.
Please post honest comments and do not post ilegal comments.
Často kladené otázky (FAQ)
Čo je to mriežka Schottkyho diód a ako funguje?
Mriežka Schottkyho diód je zariadenie pozostávajúce z viacerých Schottkyho diód integrovaných dohromady, určené na rýchle spínanie a nízke napäťové odpory. Má spoločnú katódu, čo ho robí vhodným pre špecifické obvodové návrhy vyžadujúce viacero diód v jednom balení.
Je mriežka Schottkyho diód kompatibilná s povrchovými montážnymi PCB designmi?
Áno, táto mriežka je navrhnutá pre povrchové montážne aplikácie, konkrétne v balení SOT-23-3, čo z nej robí kompatibilnú s modernými výrobnými procesmi PCB pre kompaktné a efektívne obvodové návrhy.
Aké sú hlavné výhody použití mriežky Schottkyho diód oproti štandardným diódám?
Mriežky Schottkyho diód ponúkajú nízke priepustné napätie (okolo 1V pri 100mA), rýchly čas spätnej obnovy (zhruba 5 ns) a nízky spätný únikový prúd, čo zlepšuje účinnosť a výkon spínania v elektronických obvodoch.
Aké sú hlavné špecifikácie mriežky diód CDBT-54C-HF?
Táto mriežka diód prenáša maximálne spätné napätie 30V, s maximálnym prúdovým zaťažením 200mA na diódu a s bodom spoja do 125°C, čo ju robí vhodnou pre široké spektrum rýchlych spínacích aplikácií.
Zhoduje sa táto mriežka diód s environmentálnymi a bezpečnostnými normami?
Áno, mriežka diód je v súlade s normou RoHS3, čím spĺňa environmentálne požiadavky na nebezpečné látky, a je dostupná v balení pásky a role pre jednoduchú automatizovanú montáž.
