MOSFET používaný ako prepínač riadi tok prúdu zmenou napätia hradla. Používa sa preto, že prepína rýchlo, vyžaduje veľmi málo vstupného prúdu a dokáže efektívne pracovať v mnohých obvodoch.
Prepínanie MOSFET-u
MOSFET používaný ako prepínač je polovodičové zariadenie, ktoré riadi tok prúdu medzi odpadom a zdrojom aplikovaním napätia na hradle. Brána určuje, či cesta medzi odtokom a zdrojom zostáva vypnutá alebo zapnutá. Keďže hradlo má veľmi vysokú vstupnú impedanciu, na ovládanie prepínania je potrebný veľmi malý vstupný prúd. To robí MOSFET užitočným v obvodoch, ktoré vyžadujú rýchle a efektívne prepínanie.

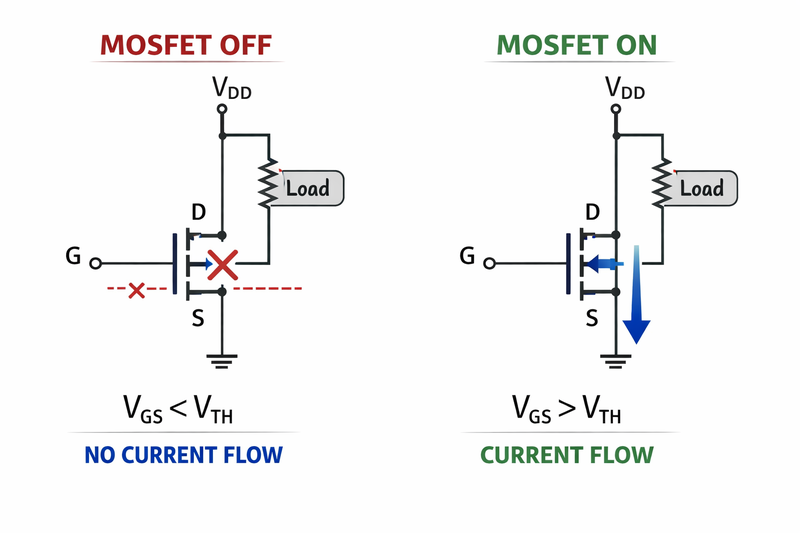

Proces prepínania MOSFET
Prepínanie MOSFET-u závisí od napätia medzi bránou a zdrojom, teda VGS. Keď napätie na hradle zostáva pod prahom potrebným na vytvorenie vodivého kanála, MOSFET zostáva vypnutý a prúd nepreteká cestou odvod-zdroj. Keď napätie hradla dosiahne požadovanú úroveň, kanál sa vytvorí a MOSFET sa zapne, čo umožní tok prúdu.

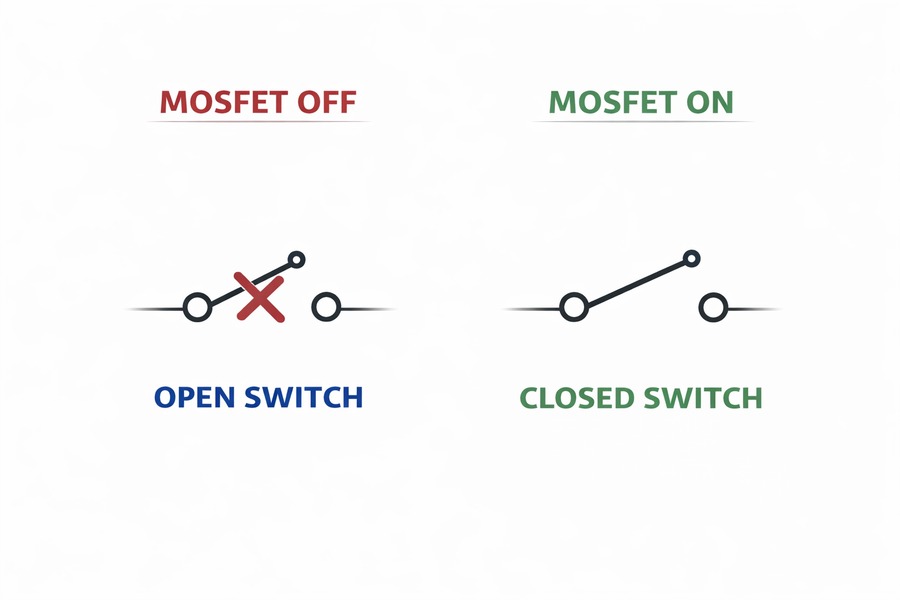

MOSFET ZAPNUTÉ a VYPNUTÉ stavy
MOSFET prepínač má dva hlavné prevádzkové stavy: VYPNUTÝ a ZAPNUTÝ.
• V stave OFF je napätie medzi bránou a zdrojom príliš nízke na vytvorenie kanála, takže prúd nemôže tiecť medzi odtokom a zdrojom. V tomto stave MOSFET blokuje tok prúdu.
• V stave ON je napätie medzi hradlom a zdrojom dostatočne vysoké na vytvorenie vodivého kanála. Medzi odtokom a zdrojom môže potom tiecť prúd a MOSFET má nízky zapnutý odpor.
Typy a konfigurácie MOSFET prepínačov
N-kanálový MOSFET
N-kanálový MOSFET je bežný v prepínacích obvodoch, pretože má nižší zapnutý odpor. Zapne sa, keď napätie na hradle prekročí napätie zdroja.
P-Channel MOSFET
P-kanálový MOSFET sa zapne, keď je napätie hradla nižšie ako napätie zdroja. Často sa používa, keď je spínač umiestnený na napájacej strane obvodu.
Low-Side prepínanie
Pri prepínaní na nízkej strane je MOSFET umiestnený medzi záťažou a zemou. Toto nastavenie sa používa s N-kanálovými MOSFETmi.
Prepínanie na vysokých stranách
Pri high-side prepínaní je MOSFET umiestnený medzi napájacím zdrojom a záťažou. Toto nastavenie sa používa, keď je záťaž pripojená na zem.

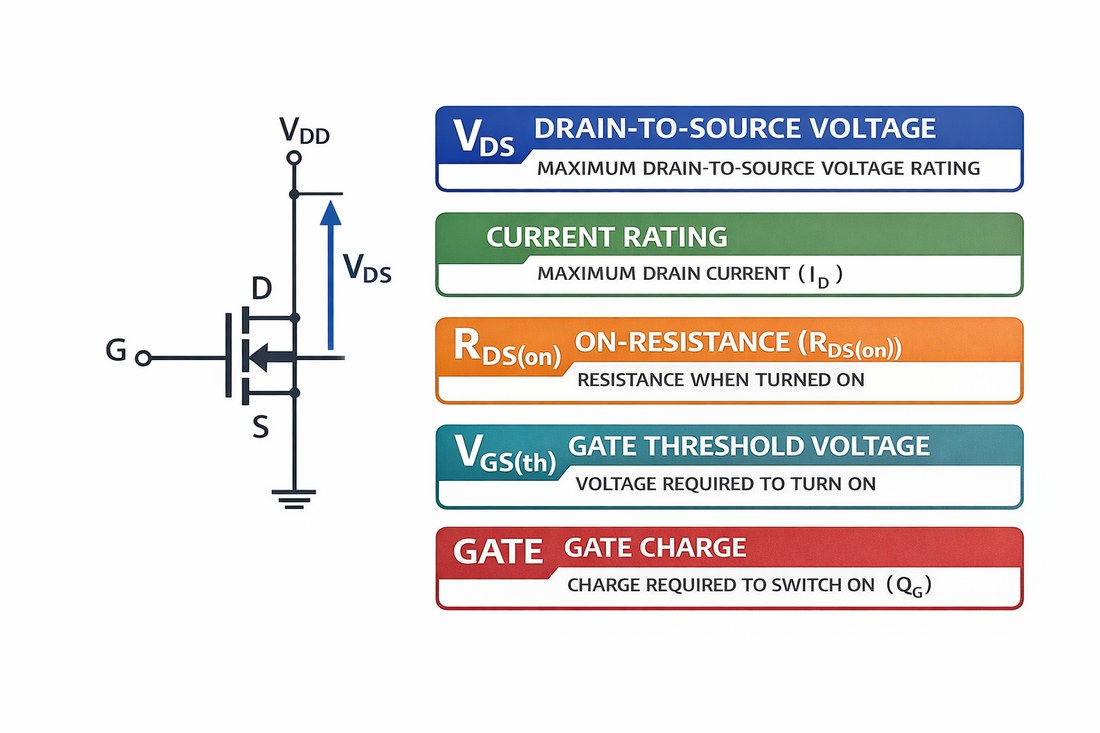

Hlavné parametre prepínača MOSFET
• Napätie odvod-zdroj je maximálne napätie, ktoré MOSFET dokáže zvládnuť medzi odpadom a zdrojom.
• Hodnotenie prúdu ukazuje, aký prúd môže MOSFET niesť za stanovených podmienok.
• RDS(zapnuté) je odpor odvodu a zdroja, keď je MOSFET zapnutý. Ovplyvňuje pokles napätia a stratu vodivosti.
• Prahové napätie hradla je napätie medzi bránou a zdrojom, pri ktorom MOSFET začína viesť signál. Ukazuje začiatok tvorby kanála, nie výkon úplného prepínania.
• Náboj hradla je množstvo náboja potrebné na zmenu napätia hradla počas prepínania. Ovplyvňuje to správanie pri prepínaní.

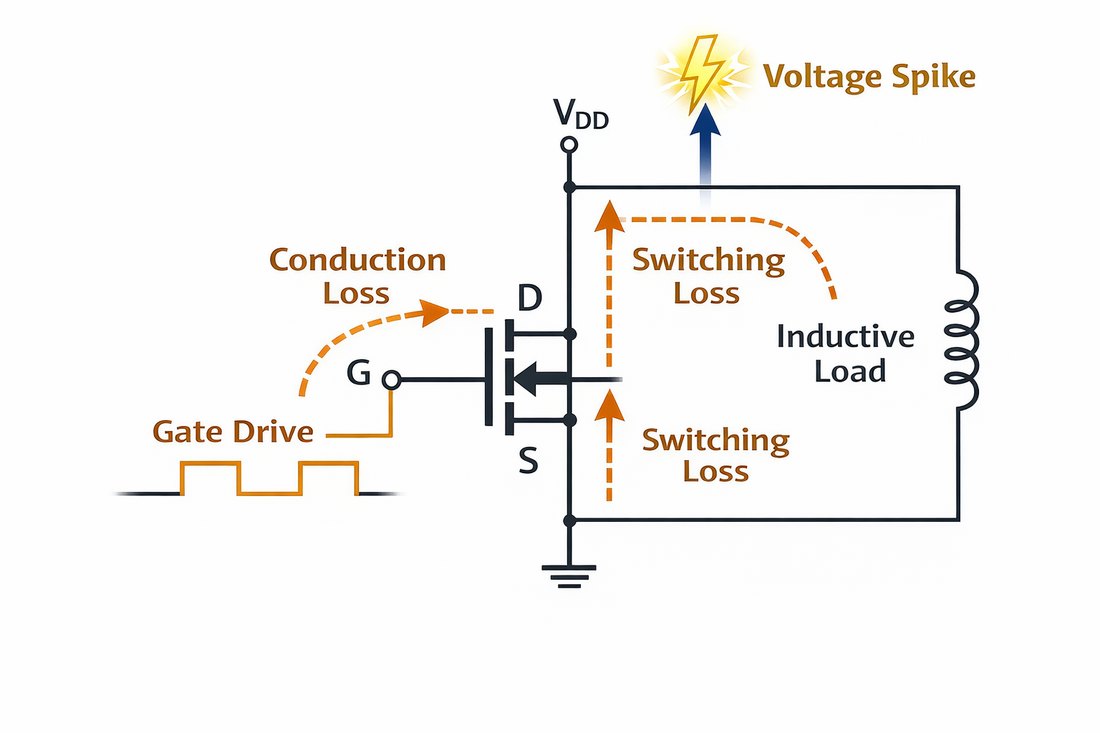

Straty výkonu MOSFETu a ochrana
MOSFET používaný ako prepínač spôsobuje určité straty energie. Keď je zapnuté, dochádza k strate vodivosti, pretože zariadenie má stále malý odpor zapnutia. Počas zapínania a vypínania dochádza k spínacím stratám aj preto, že napätie a prúd sa krátko prekrývajú, keď MOSFET mení stav.
V reálnych obvodoch môže prepínanie tiež vystaviť MOSFET elektrickému zaťaženiu. Indukčné záťaže môžu spôsobiť napäťové špičky, keď je prúd náhle prerušený. Tieto účinky môžu ovplyvniť prevádzku zariadenia a potreby ochrany.
Aplikácie MOSFET-u ako prepínača
• Používa sa v napájacích obvodoch na prepínanie počas konverzie napätia
• Aplikované v riadiacich obvodoch motora na prepínanie napájania pre riadenie rýchlosti a smeru
• Používa sa v LED obvodoch na prepínanie svetelných záťaží
• Bežné v zariadeniach napájaných batériami pre efektívnu reguláciu napájania
• Aplikované v digitálnych a riadiacich obvodoch ako elektronické prepínače
Porovnanie: MOSFET ako prepínač vs BJT ako prepínač
| Aspekt | MOSFET ako prepínač | BJT ako Switch |
|---|---|---|
| Metóda riadenia | Riadené napätím hradla | Riadené základným prúdom |
| Požiadavka na vstup | Vyžaduje veľmi malý vstupný prúd | Vyžaduje spojitý základný prúd |
| Vstupná impedancia | Veľmi vysoké | Nižšie ako MOSFET |
| Rýchlosť prepínania | Rýchlejšie prepínanie | Pomalšie prepínanie |
| Strata energie | Nižšia strata v ON-state v mnohých prípadoch | Vyššie straty spôsobené poklesom napätia |
| Pohonný obvod | Jednoduchý napäťový pohon | Potrebuje prúdový pohon |
| Efektivita | Zvyčajne vyššie | Zvyčajne nižšie |
| Generovanie tepla | Nižšie v mnohých prepínacích aplikáciách | Vyššie v mnohých prepínacích aplikáciách |
| Vhodnosť pre vysokofrekvenčné prepínanie | Vhodnejšie | Menej vhodné |
| Citlivosť | Citlivejší na statickú elektrinu | Menej citlivý na statickú elektrinu |
| Súčasné riadiace správanie | Lepšie pre efektívne elektronické prepínanie | Lepšie pre prevádzku riadenú prúdom |
| Typické použitie prepínania | Bežné v rýchlych a efektívnych prepínacích obvodoch | Bežné v jednoduchých lacných prepínacích obvodoch |
Záver
MOSFET funguje ako prepínač riadením cesty medzi drainom a zdrojom pomocou napätia hradla. Jeho výkon závisí od správneho pohonu hradla, správnych hodnotení zariadení a kontroly tepla, strát a napätia. Článok ukazuje jeho hlavné typy, správanie prepínania, parametre, aplikácie a porovnanie s prepínaním BJT. Pochopenie týchto bodov pomáha vysvetliť, ako zariadenie bezpečne funguje v reálnych obvodoch.
Často kladené otázky [FAQ]
Čo robí hradlový rezistor v MOSFET obvode?
Hradlový rezistor pomáha regulovať rýchlosť prepínania a znižovať šum.
Znamená prahové napätie hradla, že MOSFET je plne zapnutý?
Nie. To len znamená, že MOSFET začne viesť systém.
Prečo používať logický MOSFET?
Dokáže sa správne zapnúť pri nízkom napätí na hradle.
Prečo sú indukčné záťaže pre MOSFET rizikové?
Môžu vytvárať napäťové špičky, ktoré môžu poškodiť MOSFET.
Ovplyvňuje teplota výkon MOSFETu?
Áno. Vyššie teploty môžu zvýšiť odpor a teplo.
Dá sa MOSFET otestovať pred použitím?
Áno. Multimeter dokáže skontrolovať základné poruchy.
